Geokrata Komórkowa do Stabilizacji Dróg, Skarp, Parkingów 5cm 3,5x6,6m

Geokrata Komórkowa do Stabilizacji Dróg, Skarp, Parkingów 5cm 3,5x6,6m

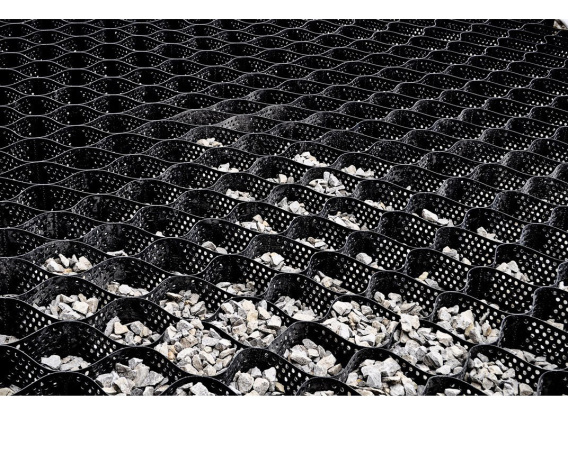

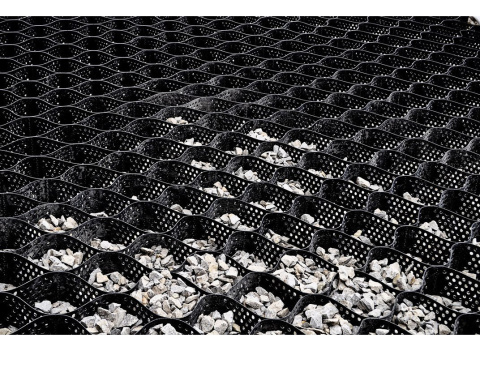

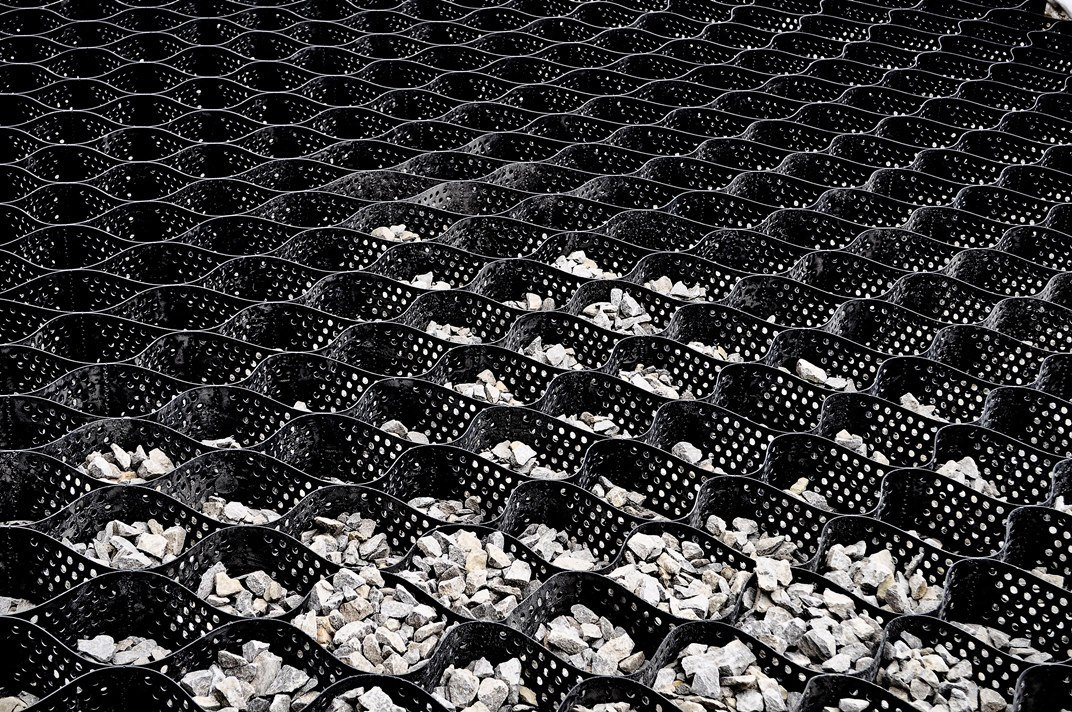

Geokomórka AT CELL STANDARD złożona jest z teksturowanych i perforowanych taśm z polietylenu o wysokiej gęstości (HDPE). Zespół połączonych poprzez zgrzewanie ultradźwiękowe taśm o określonej wysokości stanowi system upodabniający się do struktury ,,plastra miodu’’, który po zasypaniu kruszywem i zagęszczeniu polepsza parametry mechaniczne całej konstrukcji. Przestrzenna struktura stworzona jest do optymalnego przenoszenia sił, redukcji ciśnień i minimalizacji nakładów w celu uzyskania zadowalających parametrów gruntu na trudnych geotechnicznie podłożach czy też przy nieuregulowanych stosunkach gruntowo-wodnych. Geokomórka AT CELL STANDARD jest produkowana w sekcjach o rozmiarach dostosowanych do charakteru realizacji.

PRODUKT WYPRODUKOWANY W POLSCE!

Dane techniczne

• materiał: polietylen HDPE
• kolor: czarny
• gęstość materiału: 0,935 ÷ 0,965
• wytrzymałość materiału na rozciąganie [kN/m2]: ≥ 21 000
• odporność materiału na korozję naprężeniową [godz.]: ≥ 2 000
• typ taśmy: teksturowana, perforowana
• nazwa zwyczajowa geokomórki: komórka mała
• grubość taśmy [mm]: 1,30 (±0,2)
• wysokość taśmy [mm]: 50 (±5)
• odległość między zgrzewami w pozycji złożonej [mm]: 370
• wymiar komórki po rozłożeniu (bok x bok) [mm]: 185 x 185
• wymiar przekątnych komórki po rozłożeniu [mm]: 250,0 x 253,9
• pole powierzchni pojedynczej komórki [cm2]: 317,40
• ilość komórek na 1m2 [szt./m2]: 31
• standardowe wymiary sekcji [m]: 3,50 x 6,60
• pole powierzchni sekcji [m2]: 23,10
• wytrzymałość taśmy na rozciąganie w kierunku wzdłużnym [kN]: 0,75
• wydłużenie przy maksymalnej obciążeniu w kierunku wzdłużynym [%]: 15 (±8)
• wytrzymałość połączenia na ścinanie (Metoda A) [kN]: 0,8
• wytrzymałość połączenia na odrywanie (Metoda B) [kN]: 0,4
• wytrzymałość połączenia na rozszczepianie (Metoda C) [kN]: 0,7
• odporność mikrobiologiczna: nie stwierdzono zmian właściwości fizycznych zgodnie z PN-EN 12225

Dokumentacja

• Certyfikat zgodności
• Karta właściwości użytkowych

Zalety

• działanie przeciwerozyjne
• możliwość wielokrotnego używania
• łatwość montażu i demontażu
• odporność na czynniki atmosferyczne
• przenoszenie dużych obciążeń

Trwałość

Przewidywalna minimalna trwałość produktu wynosi 100 lat w gruntach naturalnych 4 ≤ pH ≤ 9 i temperaturze ≤ 25ºC wg PN-EN ISO 13438.

Zastosowanie

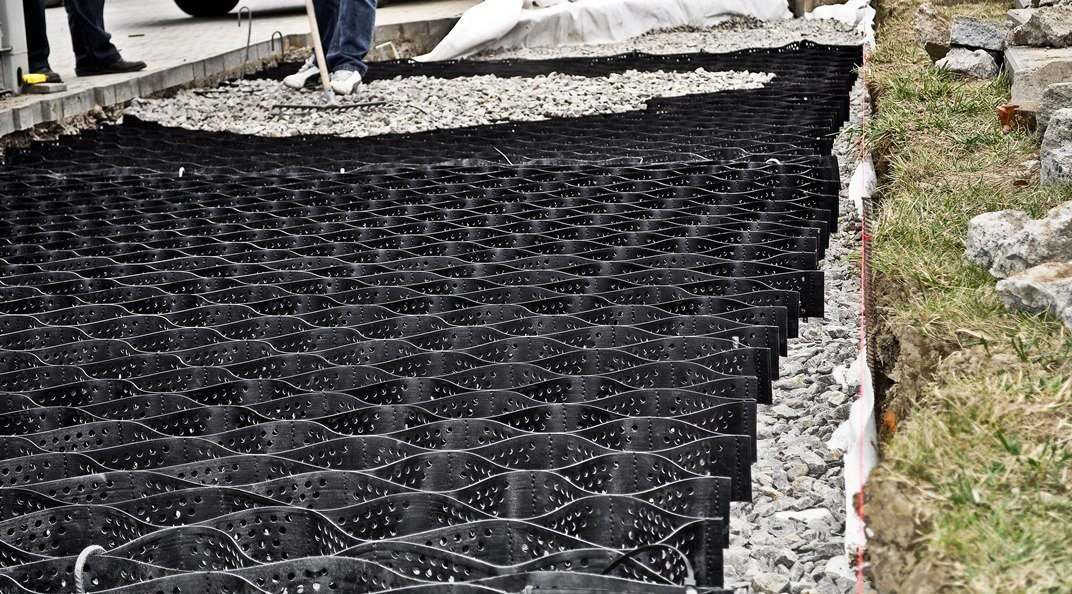

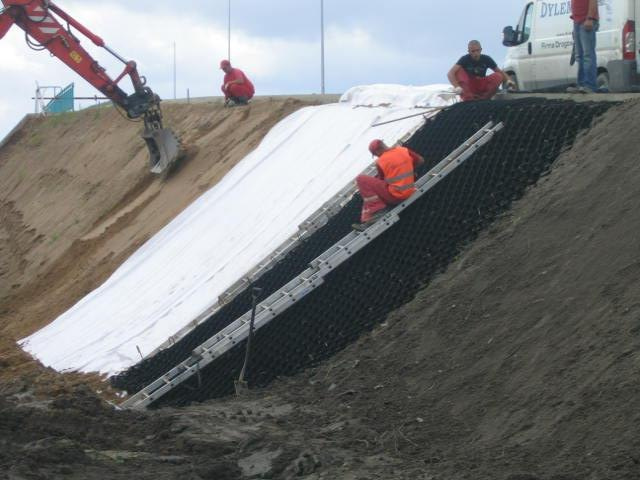

Zastosowanie systemu geokomórek AT CELL STANDARD pozwala na redukcję warstw podbudowy dróg oraz na utrzymanie i stabilizację skarp i nasypów. Grunt lub kruszywo wypełniające komórki są blokowane poprzez ścianki systemu, dzięki czemu zyskują lepsze zagęszczenie. Ponadto obserwuje się proces wzajemnego klinowania się kruszywa co wpływa na podniesienie kąta tarcia wewnętrznego zasypki. Odpowiednio zagęszczona zasypka wraz z systemem geokomórek AT CELL STANDARD przeciwdziała nierównomiernemu osiadaniu oraz redukuje naprężenia.

Dzięki temu grubość warstwy konstrukcyjnej podbudowy może być odpowiednio mniejsza. System komórkowy AT CELL STANDARD ma swoje
zastosowanie w szeroko pojętej stabilizacji gruntu oraz ochronie erozyjnej.

• ogrody
• parkingi
• nasypy kolejowe
• drogi kolejowe
• drogi leśne
• nadbrzeża
• wały przeciwpowodziowe
• kształtowanie terenu

Zastosowanie Geokraty w budownictwie

Koncepcja polegająca na zamknięciu zasypowych materiałów konstrukcyjnych wewnątrz lekkiego, przestrzennego i elastycznego, a jednocześnie optymalnie wytrzymałego geosyntetyku, umożliwiła nowe podejście do projektowania i realizacji konstrukcji, służących do stabilizacji i wzmacniania gruntów.
Omawiany geosyntetyczny system komórkowy znajduje szerokie zastosowanie do:

• wzmacniania słabych podłoży gruntowych
• rozwiązywania problemów konstrukcyjnych w złożonych warunkach gruntowo-wodnych dla stromo nachylonych skarp i zboczy
• ubezpieczaniu rzek, kanałów i zbiorników wodnych
• budowy nasypów, systemów drenażowych i dróg tymczasowych przy obiektach budowlanych, dróg gruntowych i leśnych

Podstawowy element systemu stanowią sekcje geosiatek komórkowych (nazywanych również geokomórką, geokratą) zbudowane z kilkudziesięciu odpowiednio połączonych (spawy ultradźwiękowe) taśm z polietylenu o wysokiej gęstości.
W pozycji rozłożonej układ połączonych taśm tworzy formę elastycznej struktury, przypominającej "plaster miodu", który można wypełnić określonym materiałem; w pozycji złożonej sekcję tworzy warstwa kilkudziesięciu taśm polietylenowych. Sekcje produkowane są w różnych wielkościach i rozmiarach poszczególnych komórek.

Kliknij i sprawdź pozostały asortyment w kategorii geokraty

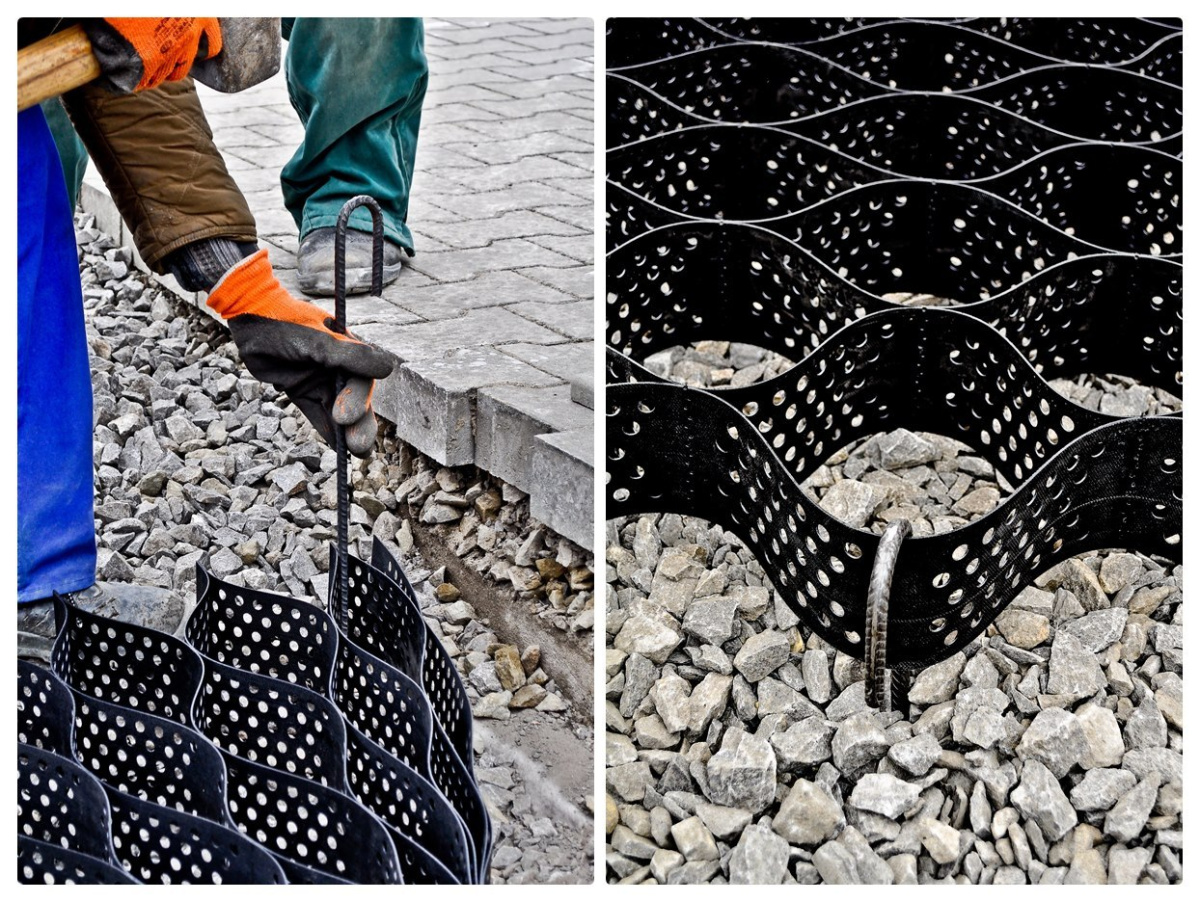

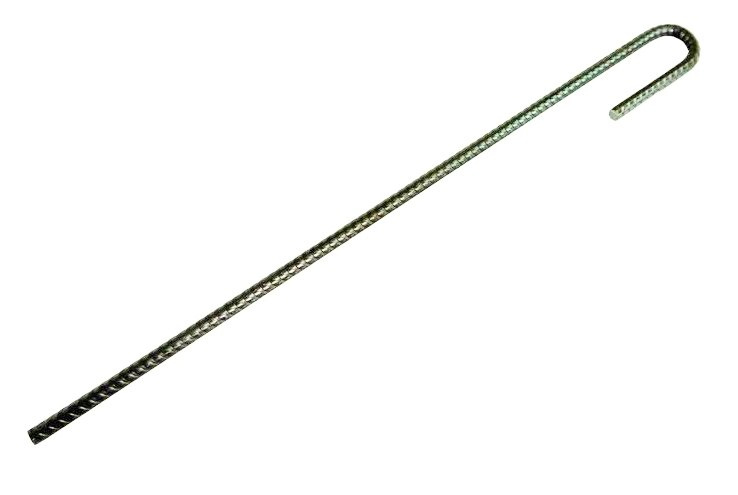

Do montażu polecamy solidne szpilki mocujące w kształcie litery J - szpilki dostępne w kategorii geokraty
